产品概述

XL-21动力型配电柜，适用于发电及工矿业企业交流电压500V及以下的三相三线，三相四线，三相五线制系统，作动力照明 配电之用。

XL-21动力型配电柜，具有配电方案灵活、组合方便、实用性强、结构新颖等特点。

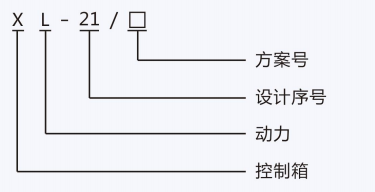

型号及其含义

正常使用条件

1.周围空气温度不高于+40℃,不低于-5℃,并且24小时内其平均温度不高于+35℃。天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度。

2.海拔高度不超过2000米。

3.本产品适用于以下温度的运输和储存过程:-25℃至+55℃的范围之间，在短时间内(不超过24小时)可达+70℃,在这些极限温度下装 置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。

注:超出上述正常使用环境条件，请与我司协商解决。

主要特点

1.主要电气性能完全符合GB/T7251.12的规定。

2.辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能，接触器可采用直流保持。

3.受电主开关具有短路保护、过载保护，为与下一级开关配合，取消瞬间保护，避免了越级跳闸，并具有自投、手动操作和自动切换功能。

4.馈电电路主开关具有瞬间脱扣和热磁脱扣保护，当用户要求，可加装漏电保护。

5.电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。

6.受电电路装有电流表、电压表。

主要技术参数
