功能及特点

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户交流50Hz,额定工作电压400V,额定工作电流至3150A的配电系统，作为动力，照明及配电设备的电能转换，分配与控制之用。GGD型交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电力方案灵活，组 合方便，系列性、实用性强，结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合GB7251.12标准。

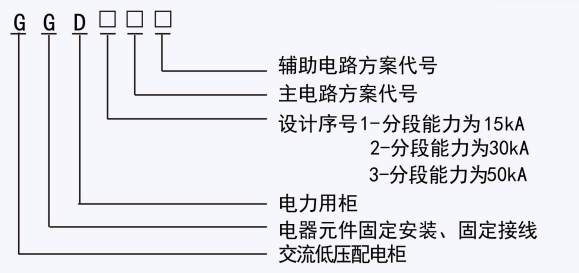

型号及其含义

正常使用条件

1、周围空气温度不高于+40°℃,不低于-5°℃。24小时内平均温度不得高于+35°℃。超过时，需根据实际情况降容运行。

2、户内使用，使用地点的海拔高度不得超过2000m。

3、周围空气相对湿度在最高温度为+40°℃时不超过50%,在较低温度时允许有较大的相对湿度:如+20°℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、装置安装时与垂直面的倾斜不超过5%,且整组柜相对平整(符合GB7251.12-2013标准)。

5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

6、用户有特殊要求时，可以与制造厂协商解决。

电气性能

1.主要技术参数
