功能及特点

MNS型低压抽出式开关柜是根据市场需求而开发的新一代低压开关柜。产品技术标准符合IEC439《低压成套开关设备和控制设备》、GB/T7251.12《低压成套开关设备》等标准要求。MNS型低压抽出式开关柜是适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区、高层建筑等场所作为交流50Hz,额定工作电压交流400V及以下的电力系统的配电设备的电能转换、分配及控制之用。

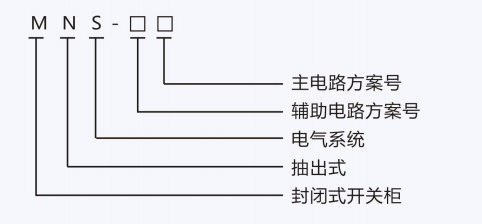

型号及其含义

正常使用条件

周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃；

大气条件:空气清洁，相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度，例如+20℃时为90%,但应考虑到温度变化，有可能会偶然地产生凝露;

海拔高度不超过2000m;

本装置适应于以下温度的运输和储存过程:-25℃至+5.5℃的范围之间。短时间内(不超过24h) 可达+70℃,在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在以上条件下应能正常工作;

如果上述使用条件不能满足时，应由用户和制造厂协商解决;

当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

主要特点

1.为了有利于设备的安装及现场施工，在配电柜中设有专用的电缆通道，并附有相应的电缆固定件

2.抽屉单元各个位置定位准确、指示清楚，且在各位置分别可用最多3把挂锁进行锁定

3.特殊的型材结构及连接方式保证了柜体的强度

4.抽屉单元采刚触头导线直接与"L"型垂直母线活动插接，简单、可靠。

5.独特的3节式导轨，使抽屉进出更加灵活方便，并且在抽屉单元不脱离柜体的情况下就可以对内部元件及接线检修、维护或更换。

基本技术参数

1.电气性能

2.防护等级

符合IEC529、DIN40050标准

IP30对大于φ2.5mm固体防护IP40

对大于φ1.0mm固体防护

IP54对尘埃和任意方向喷溅作防护(订购IP54防护等级时应与制造厂协商)

柜体结构

开关柜柜体基本结构是由C型型材装配组成。C型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板，侧板则作高压静电喷塑。

开关柜类型

1.可采用Emax,MT,3WN,AH,ME系列等断路器。

2.由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜(带有手动、自动及远动功率因数补偿装置)

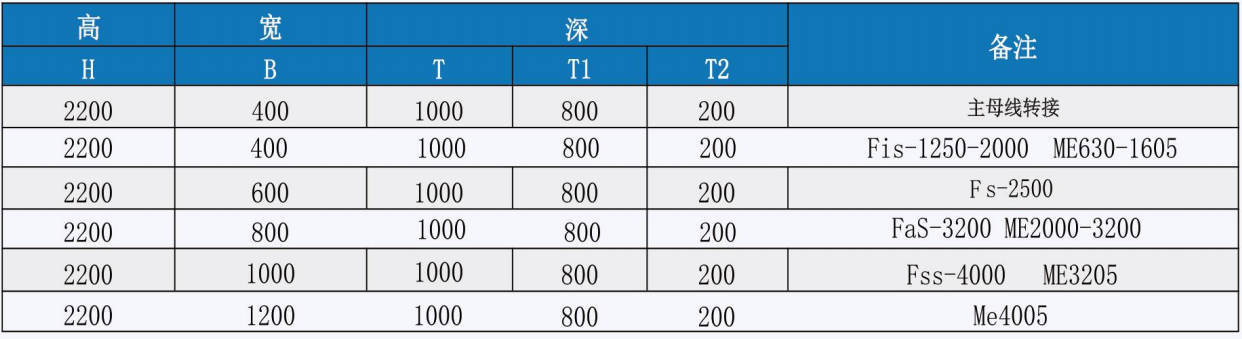

A动力配电中心(PC)柜

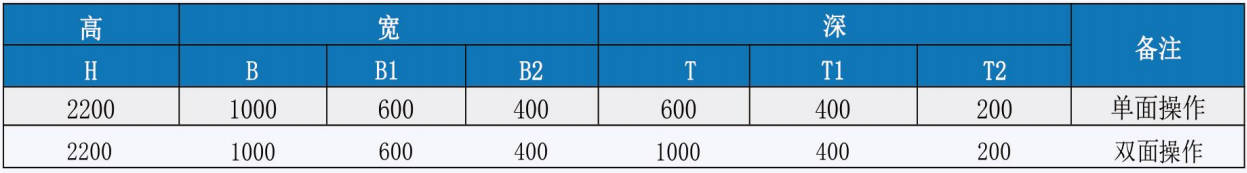

B电动机控制中心(MNS)柜

一次方案的排列组合

1、功能单元隔室的总高充为72E。

2、在同一台装置中，功能单元的一般排列规律是，小功能单元在上、大功能单元在下。

3、8E/4抽屉为4个组成一个8E安装单元，8E/2抽屉为2个组成一个8E安装单元，或2个8E/4抽屉和1个8E/2抽屉组成一个8E安装单元。

4、方案中所画的电流互感器为本方案中最多安装数量(方案01至19,21至39中，可增加一只电流互感器，用于无功功率补偿回路)在实际使用中，可按系统需要减少或不装。

5、装置的深度有600mm(MNS单面操作柜)和1000mm(PC和MNS双面操作相)二种，推荐PC和MNS分开排列使用。当使用分断式功能板时可允许PC和MNS混合装配在同一台柜中。

6、当PC与MNS二种装置相邻排列时，则:

(1)、当MNS双面柜(或600深度的MNS单面柜)与PC柜相邻排列时，在二柜之间必须加转接柜(其宽度为400mm。

(2)、将单面操作的MNS加深到1000mm时，则可以不加转接柜。

安装、使用、维修

1.当装置运抵目的地后，首先应检查包装箱是否完整，若装置不立即安装，应存放在干燥清洁之处。2.装置推荐为离墙安装式，也可以靠墙安装，安装基础平面要求平整，基础槽钢水平误差为1/1000,总长偏差3mm。

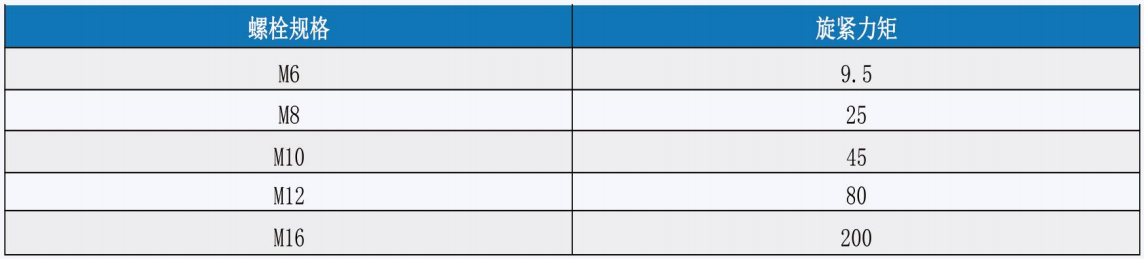

3.所有导电部分的螺栓固定方式推荐使用8.8级和张紧垫圈，其旋紧力矩推荐值见下表:

4.MNS方案附件供应的电缆头护套和一定数量的二次回路用的铜接头。(为适应铜接头的冷压加工，二次电缆推荐使用多芯软线)。

5.接好电缆后，装置底部应封闭，以防止小动物爬入柜内造成短路事故。

6.装置在安装或调整后，在投入运行前，需进行下列各项检查和试验:(1)检查装置内，安装的电器设备和控制接线是否符合工厂的图纸要求。

(2)用手动操作各种开关，应操动灵活，无异常和卡轧现象。

(3)检查机械联锁机构，电气联锁装置的动作是否正确可靠，应符合系统要求。

(4)检查主电路和控制回路的绝缘电阻是否符合规定要求。

(5)检查装置内所安装的电气设备接触是否良好，是否符合该电器本身的技术务件。

(6)检查装置内部有无异物及各部件的安装螺钉是否有松动现象出现。
