产品概述

DBX电能计量箱(金属)是一种安装微型开关和电度表为一体的终端计量装置。箱体用1-2mm厚的钢板折弯焊接而成，门的上方 有电度表透视窗。下方开孔并嵌上塑料或阻燃材料制成的面板和透明小门。便于观察操作，内件有接地零端子排、安装模数化开关的电镀导轨安装件。安装方式为墙面安装、嵌入安装。

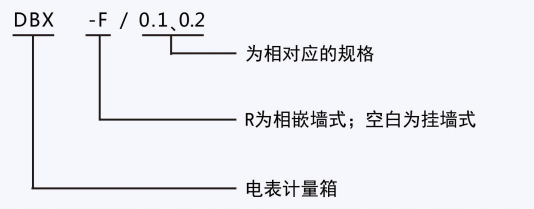

型号及其含义

主要特点

结构特点:电表箱采用钢板弯制焊接或非金属复合材料而成。箱体由三个功能单元组成，左部分功能单元内安装主断路器，右上部分装有电度表，右下部分功能单元内安装支路断路器。主开关、支路断路器上装有金属盖板且手柄露出安装盖板，分支路加装门，门上加锁，打开门方可操作箱内元件，箱内分开关采用模数化MCB 导轨安装，进出线在箱壁上下侧，电源从主开关上接线端接入，各分支回路的电源通过电度表从主开关下接线，中性导体(N)、置于主开关右侧。保

护导体(PE)置于主开关下侧。

主要技术参数
